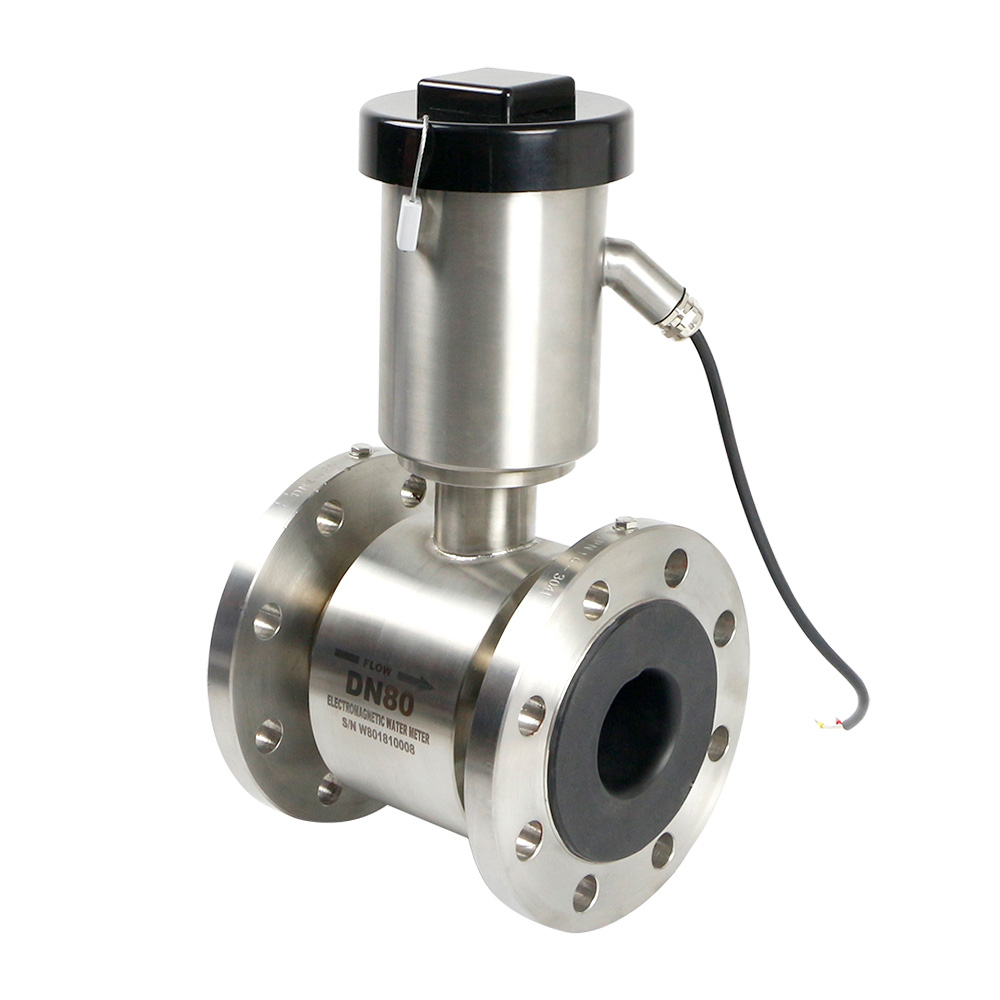

产品概述
LDW电磁水表是一款电池供电的电磁感应水表。在不用牺牲精度和性能的情况下，电池供电的LDW电磁水表可以安装到任何地方，而不需要主电源，它是特地为例如取水，管网分配、计量收费和灌溉等单独的水应用而设计的，它具有智能信息和高测量性能，易于安装又节省用户投资，给用户带来一种全新的用表体验。

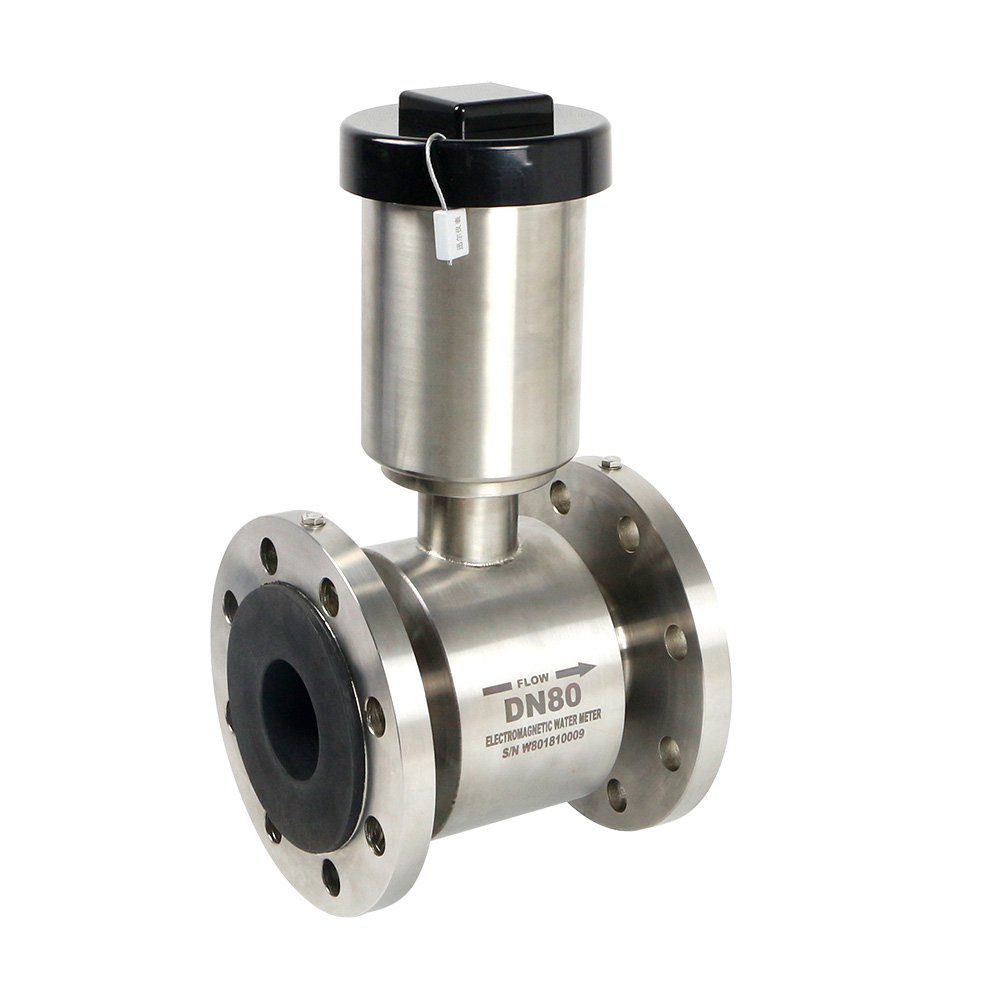

LDW直读型电磁水表，现场显示瞬时流量与累积流量，采用电池供电，无需外电，选用高清液晶屏，计量直观，便捷，免维护。
应用领域：二级供水管网、大用水户、分区计量、管网漏耗监控等水量的监控计量。
产品特点
· 本仪表安装简单 - 可将本仪表埋入地下或安装在井中。 IP 68 (NEMA 6P) 的设计不受仪表在管道任何安装位置的 影响，并且不需要配用过滤器。
· 压力损失低 - 直通的测量管确保压力损失最小，即使在最高流速时也一样。 可以降低整个网络系统的压力，这有助 于防止泵站压力过高，导致管道破裂和泄漏。
· 零维护 - 采用无运动部件设计，并且电池寿命可达6年。
· 双向测量 - 仅使用一台仪表即可实现双向流量测量。
· 智能型仪表 - 仅使用一台仪表即可实现泄漏检测、数据记录器功能和错误自检。
技术参数
| 供电电源 | 电池供电 |
| 信号输出 | 无 |
电池工作时间说明
| 水表采样周期 | 使用寿命（月） | 使用寿命（年） |
| 1秒 | 35 | 2.9 |
| 2秒 | 50 | 4.11 |
| 3秒 | 57 | 4.77 |
| 4秒 | 62 | 5.19 |
| 5秒 | 66 | 5.5 |
| 6秒 | 69 | 5.75 |
| 7秒 | 71 | 5.95 |
| 8秒 | 73 | 6.1 |
与同类产品对比
| 产品名称 | 电磁水表 | 超声波水表 | 机械水表 | 说明 |
| 始动流量 | 低 | 低 | 高 | "高";代表小流量无法计量 |
| 测量范围 | 宽 | 宽 | 窄 | "窄"代表小流量计量不准 |
| 长期测量精度 | 稳定 | 换能器疲劳 | 磨损 | "换能器疲劳""磨损"代表长期运行容易出现负偏差 |
| 长期可靠性 | 高 | 较高 | 较低 | "较低"代表容易出现故障 |
| 气泡对测量精度影响 | 较小 | 较大 | 较小 | "较大"代表影响计量精度 |
| 直管段要求 | 极低 | 较高 | 较高 | "较高"代表当直管段不够时影响测量精度 |
| 远传数据 | 准确 | 准确 | 可能误读 | "误读"代表读取的数据可能与实际不符 |
| 功耗 | 较高 | 较低 | 基本不需要供电 | "较低"代表锂电池寿命相对较长 |
| 可靠性 | 高 | 较高 | 较低 | "较低"代表容易出现故障 |
| 价格 | 高 | 较高 | 较低 |
技术规格
| 传感器 | |||
| 型号 | LDW型号电磁水表 | ||
| 连接方式 | 法兰式（GB/T9119-2010） | ||
| 测量参数 | 瞬时流量、累积流量、压力（选配） | ||
| 口径（mm） | DN50-DN300 | ||
| 压力等级（MPa） | 1.0MPa至4.0MPa（按口径分） | ||
| 衬里材料 | 橡胶 | ||
| 电导率 | ≥20μs/cm | ||
| 电极 | 不锈钢316L | ||
| 防护等级 | IP68 | ||
| 温度 | 介质温度：0℃～+70℃ | ||
| 环境温度：-25℃～+70℃ | |||
| 存储温度：-40℃～+70℃ | |||
| 外壳材料 | 不锈钢 | ||
| 转换器 |
 |
 |
 |
| 防护等级 | IP68 | ||
| 测量范围 | 0m/s至±15m/s连续可测 | ||
| 测量精度 | 2级或1级，执行标准GB/T778-2007 | ||
| 供电方式 | 内置3.6V锂电池 | ||
| 内置锂电池寿命 | 通讯电池：1.5年～6年（实验室内测试结果，会因环境和温度变化，受通信方式和频率影响） | ||
| 励磁频率 | 锁定状态：6.25HZ；测试状态：1/15HZ | ||
| 正/反向流量测量 | 正流量时流向与流向标的方向一致，负流量时流向与将流向标的方向相反 | ||
| 显示方式 | 多种显示方式，9种组合，显示瞬时流量，正，负累计流量，净流量等 | ||
|
显示和控制 |
数据可通过四个光电按键输入，十位显示累计流量（精确到小数点三位），五位显示瞬时流量（精确到小 | ||
| 数点二位），可自动调节精度，可显示仪表诊断及报警状态，用户密码控制，菜单式设置参数 | |||
| 输出方式 | GPRS通讯，RS485 | ||
| 报警功能 | 报警状态显示，传感器故障，转换器故障，电池欠压，空管，测量状态报警，输出报警等 | ||

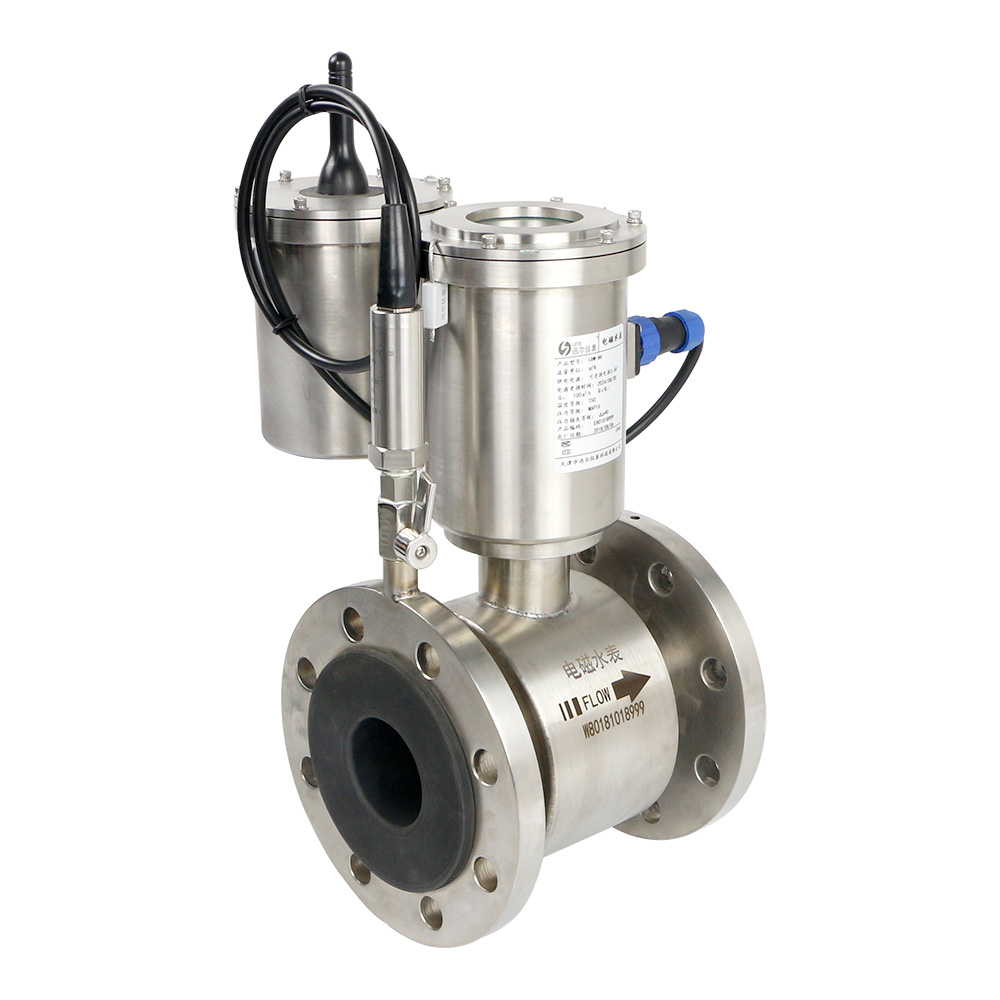

| 压力传感器 | |||
| 压力范围 | 0MPa-1.0MPa | ||
| 供电电源 | 3.6V锂电池 | ||
| 环境温度 | -25℃-85℃ | ||
| 响应时间 | 2ms | ||
| 精度 | 线性，迟滞及重复性之和＜+/-0.3%fs | ||
| 外壳 | 不锈钢 | ||
| 特别说明 | 应避免引压管内水结冰损坏压力传感器，北方地区要把压力传感器安装管道上，并做好保温措施 | ||
| 连接螺纹尺寸 | 1/2或4分 | ||
