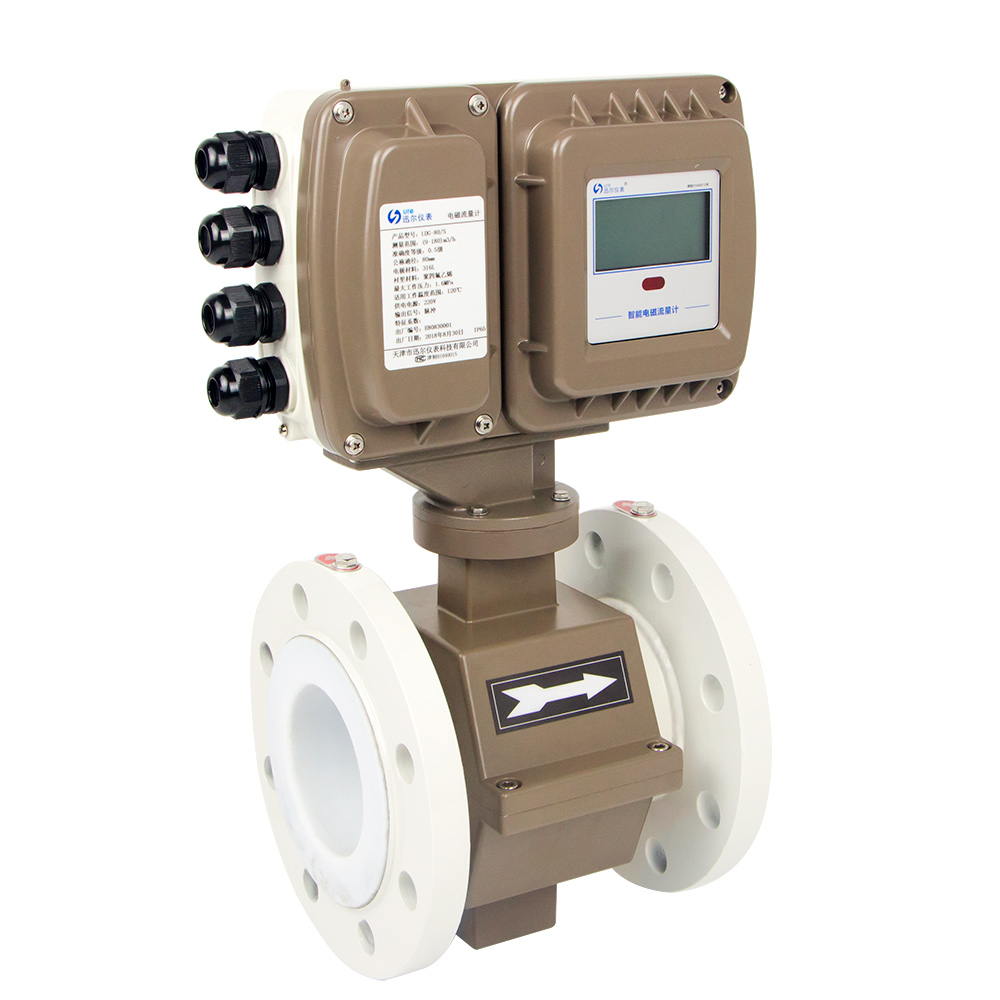

LDG-101型电磁流量计

LDG电磁流量计依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表,是流体力学和电磁学结合的产物。即导体在磁场中切割磁力线运动时在其两端产生感应电动势。LDG由流量传感器和转换器两大部分组成。测量管上下装有励磁线圈,通励磁电流后产生磁场穿过测量管,一对电极装在测量管内壁与液体相接触,引出感应电势,送到转换器。在LDG系列电磁流量计基础上更新的一款新型电磁流量计。无论是在外观和组装方式,还是在内部结构,都做了新的突破:棱角分明的外观,快装无焊接工艺,磁场分布更优的合理化结构。同时还引进了喷锌工艺,即使在苛刻的环境下,仍能长效地保护电磁流量计的管体表面,表面防腐性能优越。


说明书下载 在线咨询

产品概述

LDG电磁流量计依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表,是流体力学和电磁学结合的产物。即导体在磁场中切割磁力线运动时在其两端产生感应电动势。LDG由流量传感器和转换器两大部分组成。测量管上下装有励磁线圈,通励磁电流后产生磁场穿过测量管,一对电极装在测量管内壁与液体相接触,引出感应电势,送到转换器。在LDG系列电磁流量计基础上更新的一款新型电磁流量计。无论是在外观和组装方式,还是在内部结构,都做了新的突破:棱角分明的外观,快装无焊接工艺,磁场分布更优的合理化结构。同时还引进了喷锌工艺,即使在苛刻的环境下,仍能长效地保护电磁流量计的管体表面,表面防腐性能优越。

产品优势

项目 迅尔品牌 其他品牌
流量下限  0.03m/s(保证线性精度)  0.3m/s(保证线性精度)
响应时间 100ms  ≥3S
强稳流功能  有

产品特点

♦ 小流量高精度,下限可达0.03m/s;
♦ 传感器外壳全部用精密铝模打造,产品优美,外观一致性强,贴合紧密,整体无焊接,装卸快速,维修方便;
♦ 人性化底托设计,摆放平稳;
♦ 加厚型衬里,弧面电极,具有良好的耐腐蚀性和耐磨损性,对混合性介质适应能力更强;
♦ 测量管内无阻流部件,无压损,直管段要求低。对浆液测量有独特的适应性;
♦ 采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波砺磁,提高了流量测量的稳定性,功耗低;
♦ 采用SMD器件和表面贴装(SMT)技术,电路可靠性高;
♦ 在现场可根据用户实际需要在线修改量程,更好地与采集终端匹配;
♦ 测量结果与流体压力,温度、密度、粘度等物理参数无关;
♦ 具有RS485、RS232、Hart和Modbus、Profibus-DP等数字通讯信号输出(选配);
♦ 具有自检与自诊自诊断和报警功能;
♦ 内部有三个积算器可分别显示正向累积量反向累积量及差值积算量内部设有掉电时钟,可记录16次掉电时间(选配);
♦ 超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。

技术参数

执行标准   电磁流量计(JB/T 9248-2015)

公称通经(mm)

(特殊规格可定制)

 管道式四氟衬里:DN15-DN2000
 管道式橡胶衬里:DN65-DN2000
 管道式F46衬里:DN4-DN600
流动方向   正,反,净流量
量程比   150:01:00
重复性误差   测量值的±0.1%
精度等级   0.5级,1.0级
被测介质温度   常规橡胶衬里:-20~+60℃
 高温橡胶衬里:-20~+90℃
 聚四氟乙烯衬里:-30~+120℃
 高温型四氟衬里:-20~+160℃
额定工作压力(高压可定制)   DN15~DN25≤4.0MPa
 DN32~DN300≤1.6MPa
 DN350~DN800≤1.0MPa
 DN800~DN2000≤0.6MPa
流速范围   0.1-15m/s
电导率范围   被测流体电导率≥20μs/cm
信号输出   4~20mA(负载电阻0~750Ω),脉冲/频率
通讯输出   RS485,MODBUS协议,GPRS输出
供电电源   220VAC,允差15%或24VDC,纹波≤5%
要求直管段长度   上游≥5DN,下游≥2DN
连接方式   流量计与配管之间均采用法兰连接,法兰符合国际:GB/T9119-2000
防护等级   IP67,特殊订制最高可达IP68
环境温度   -25~+60℃
相对湿度   5%~95%
消耗总功率   小于7.5W
