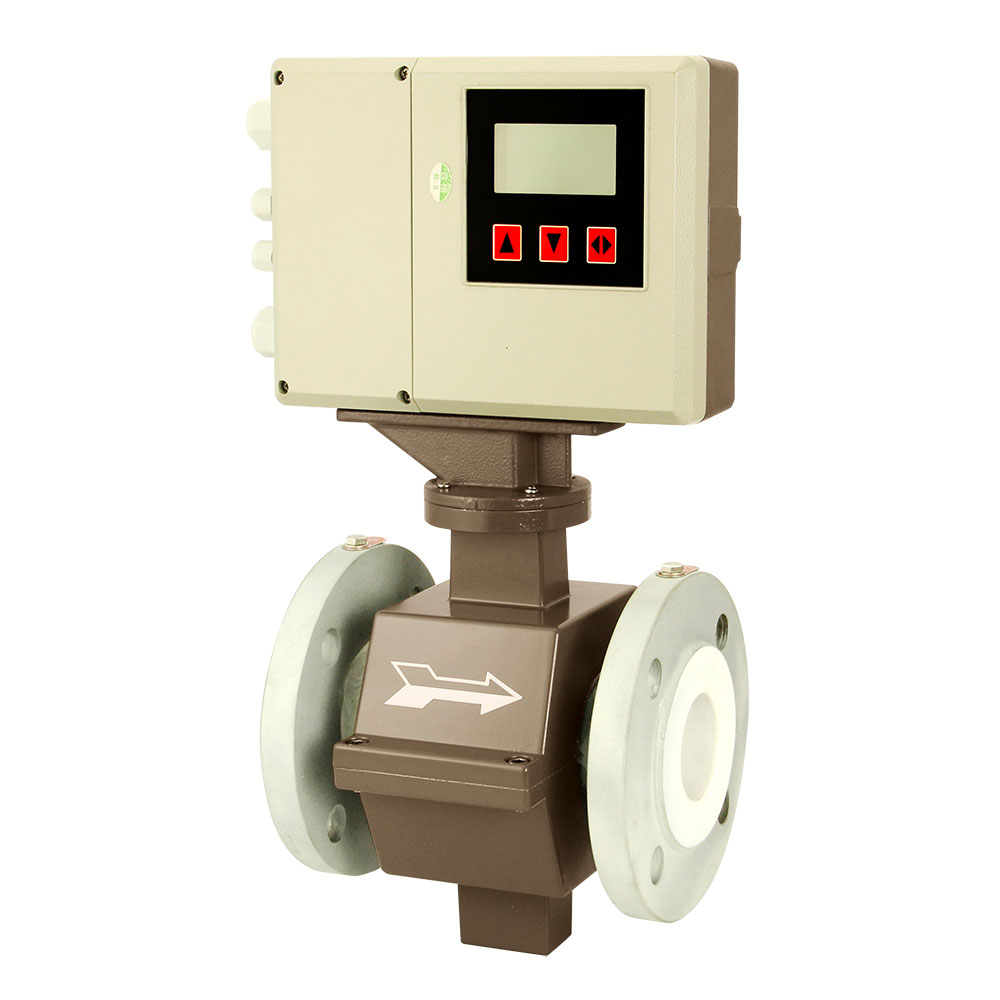

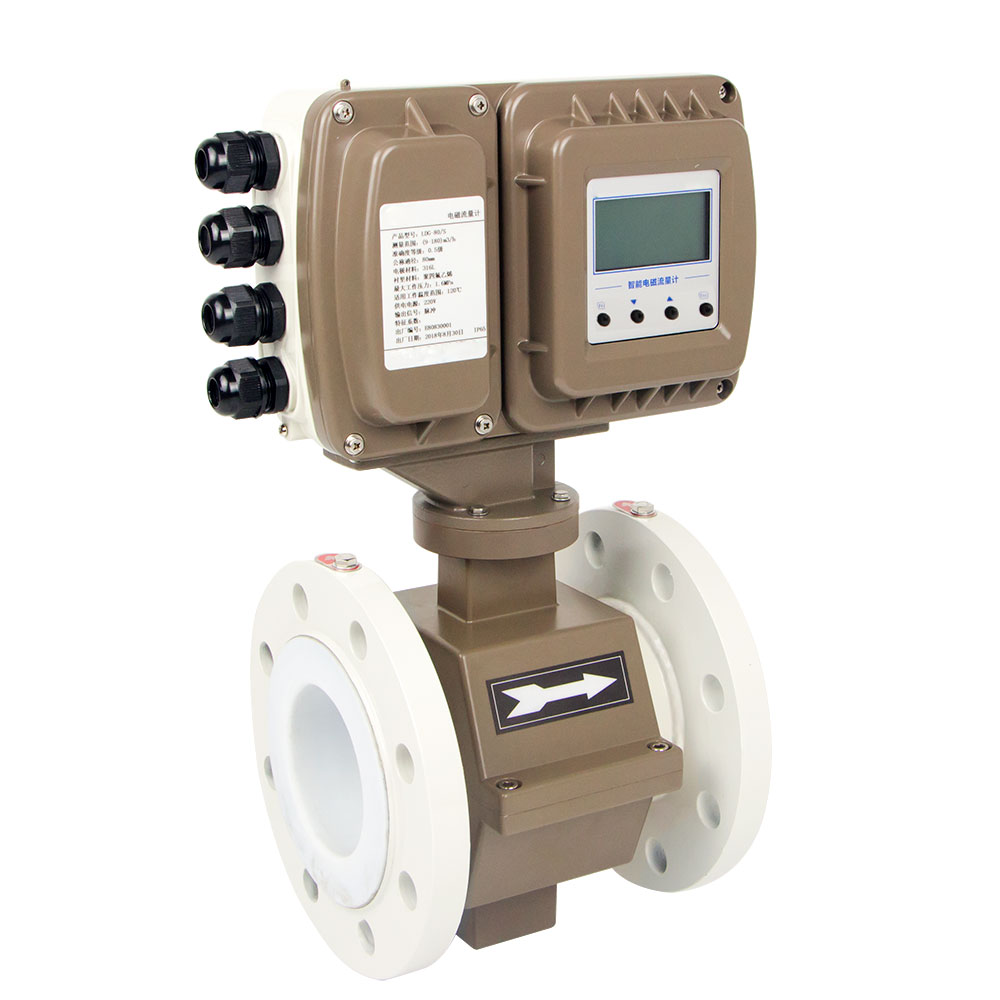

LDG系列通用型电磁流量计

广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设,河流疏浚等领域的流量计量

■ 小流量准确度好,下限可达0.1m/s;
■ 人性化底托设计,摆放平稳;
■ 加厚型衬里,弧面电极,具有良好的耐腐蚀性和耐磨损性,对混合性介质适应能力更强;
■ 测量管内无阻流部件,无压损,直管段要求低。对浆液测量有较好的适应性;
■ 采用SMD器件和表面贴装(SMT)技术,电路可靠性高;



说明书下载 在线咨询

产品概述

LDG通用型电磁流量计依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表,是流体力学和电磁学结合的产物。即导体在磁场中切割磁力线运动时在其两端产生感应电动势。LDG由流量传感器和转换器两大部分组成。测量管上下装有励磁线圈,通励磁电流后产生磁场穿过测量管,一对电极装在测量管内壁与液体相接触,产生感应电势,将流量信号传送到转换器。此系列电磁流量计是在在LDG系列电磁流量计基础上更新的一款新型电磁流量计。无论是在外观和组装方式,还是在内部结构,都做了新的突破:棱角分明的外观,快装无焊接工艺,磁场分布更优的合理化结构。

产品特点

■ 小流量高准确度好,下限可达0.1m/s;
■ 传感器外壳全部用精密铝模打造,产品优美,外观一致性强,贴合紧密,整体无焊接,装卸快速,维修方便;
■ 人性化底托设计,摆放平稳;
■ 加厚型衬里,弧面电极,具有良好的耐腐蚀性和耐磨损性,对混合性介质适应能力更强;
■ 测量管内无阻流部件,无压损,直管段要求低。对浆液测量有适应性;
■ 采用16位嵌入式微处理器,运算速度快,准确度好,可编程频率低频矩形波砺磁,提高了流量测量的稳定性,功耗低;
■ 采用SMD器件和表面贴装(SMT)技术,电路可靠性高;
■ 在现场可根据用户实际需要在线修改量程,较好地与采集终端匹配;
■ 测量结果与流体压力,温度、密度、粘度等物理参数无关;
■ 具有RS485、RS232、Hart和Modbus、Profibus-DP等数字通讯信号输出(选配);
■ 具有自检与自诊自诊断和报警功能;
■ 内部有三个积算器可分别显示正向累积量反向累积量及差值积算量内部设有掉电时钟,可记录16次掉电时间(选配);
■ 超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。

技术参数

执行标准

 电磁流量计(JB/T 9248-2015)

公称通经(mm)
(特殊规格可定制)

 管道式四氟衬里:DN15-DN2000

 管道式橡胶衬里:DN65-DN2000

 管道式F46衬里:DN4-DN600

流量测量

 正向流量,反向流量

重复性误差

 准确度等级绝对值的1/3

准确度等级

 0.5,1.0

被测介质温度

 常规橡胶衬里:-20~+60℃

 聚四氟乙烯衬里:-30~+120℃

 高温型四氟衬里:-20~+160℃

额定工作压力(高压可定制)

 DN15~DN25≤4.0MPa

 DN32~DN300≤1.6MPa

 DN350~DN800≤1.0MPa

 DN800~DN2000≤0.6MPa

流速范围

 0.1-10m/s

电导率范围

 被测流体电导率≥20μs/cm

信号输出

 4-20mA、脉冲;

通讯输出

RS485、Hart、GPRS

供电电源

 220V AC、 24V DC、 电池

要求直管段长度

 上游≥5DN,下游≥2DN

连接方式

 法兰连接,法兰执行标准:GB/T 9119-2010

防护等级

 IP65,特殊订制可达IP68

环境温度

 -10~+60℃

相对湿度

 5%~95%

消耗总功率

 小于20W



流量范围



0.3

0.4

0.5

1

2

3

4

5

6

7

8

9

10

10

0.84

0.11

0.14

0.2

0.57

0.85

1.1

1.4

1.7

1.9

2.2

2.5

2.8

15

0.2

0.3

0.4

0.6

1.3

1.9

2.5

3.2

3.8

4.5

5.1

5.7

6

20

0.4

0.5

0.6

1.1

2.3

3.4

4.5

5.7

6.8

7.9

9

10

15

25

0.6

0.7

0.9

1.8

3.5

5.3

7.1

8.8

11

12

14

16

20

32

0.9

1.2

1.4

2.9

5.8

8.7

12

14

17

20

23

26

30

40

1.4

1.8

2.3

4.5

9

14

18

23

27

32

36

41

45

50

2.2

2.8

3.5

7.1

14

21

28

35

42

49

57

64

70

65

3.6

4.8

6

12

24

36

48

60

72

84

96

100

110

80

5.4

7.2

9

18

36

54

72

90

100

120

140

160

180

100

8.4

11

14

28

57

85

110

140

170

190

220

250

280

125

14

17

22

44

80

130

170

220

260

300

350

390

440

150

20

25

32

64

120

190

250

310

380

440

500

570

630

200

34

45

57

110

220

340

450

560

670

790

900

1000

1100

250

54

71

88

180

350

530

700

880

1000

1200

1400

1500

1700

300

77

100

130

250

500

760

1000

1200

1500

1700

2000

2200

2500

350

110

140

180

350

690

1000

1300

1700

2000

2400

2700

3100

3400

400

140

180

230

450

900

1300

1800

2200

2700

3100

3600

4000

4500

450

180

230

290

570

1100

1700

2300

2800

3400

4000

4500

5100

5700

500

220

280

360

710

1400

2100

2800

3500

4200

4900

5600

6300

7000

600

310

410

510

1000

2000

3000

4000

5100

6100

7100

8100

9100

10000

700

420

550

700

1400

2700

4100

5500

7000

8300

9600

11000

12000

13000

800

550

720

910

1800

3100

5400

7200

9000

10000

12000

14000

16000

18000

900

690

920

1200

2300

4500

6800

9100

11000

13000

16000

18000

20000

22000

1000

850

1100

1500

2800

5600

8500

11000

14000

16000

19000

22000

25000

28000

1200

1300

1600

2100

4100

8100

12000

16000

20000

24000

28000

32000

30000

40000

1400

1700

2200

2800

5500

11000

16000

22000

27000

33000

38000

44000

50000

55000

1600

2200

2900

3700

7200

14000

21000

29000

36000

43000

50000

57000

65000

72000

1800

2800

3700

4600

9200

18000

27000

36000

45000

54000

64000

73000

82000

91000

2000

3400

4500

5700

11000

22000

34000

45000

56000

67000

79000

90000

100000

110000
